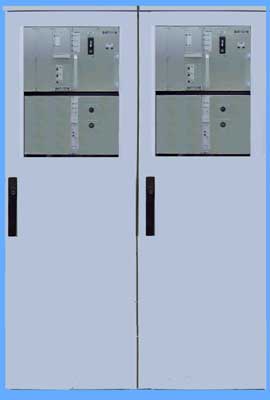

Система измерения для комплекса регулирования активной мощности Выборгской ПС (КУРМ) реализуется на основе предложенного ОАО "Институт "Энергосетьпроектом". измерителя мощностей и напряжений (в дальнейшем ИМН) для КУРМ, который обеспечивает формирование текущих значений мощностей и напряжений, необходимых для функционирования КУРМ.
ИМН обеспечивает прием трехфазных сигналов переменного тока и напряжения от трансформаторов напряжения и тока присоединений (общее количество принимаемых электрических величин равно 78 ).
С целью повышения надежности функционирования ИМН имеет дублированную структуру, которая обеспечивает два независимых канала обработки входных и формирования выходных сигналов.
Основные технические данные и характеристики.
Номинальные значения измеряемых величин:
- фазный переменный ток Iном, А 1 или 5;
- фазное переменное напряжение Uном, В 57,73;
- частота переменных токов и напряжений fном, Гц 50.
Диапазоны изменения измеряемых величин:
- фазного тока 0,1 – 1А или 0,5 - 5А;
- фазного напряжения ±20% от номинального значения.
Характеристики напряжения питания:
- номинальный фазный ток Iпит, А 0,125;
- номинальное трехфазное напряжение Uпит, В 380/220;
- номинальная частота f, Гц 50.
|
