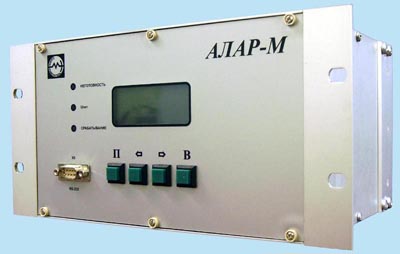

Микропроцессорное устройство автоматики ликвидации асинхронного режима (АЛАР - М),
предназначено для использования в электрических сетях напряжением 110 кВ и выше.
Устройство разработано по техническому заданию и при участии
ОАО "Институт "Энергосетьпроект". Принцип действия устройства основан на расчетном определении
векторов напряжений и углов между ними в двух узлах электроэнергетической системы (ЭЭС),
ограничивающих контролируемую зону. Расчет векторов напряжений осуществляется в
реальном времени асинхронного режима (АР) на основе измеряемых токов и напряжения
в месте включения устройства с учетом набора эквивалентных сопротивлений соответствующих
участков ЭЭС, задаваемых в блоке уставок.
Устройство выполнено трехступенчатым (угловая и две ступени подсчёта заданного числа
проворотов с проверкой наличия ЭЦК). При срабатывании каждой ступени для выбора
деления ЭЭС формируются выходные сигналы, соответствующие избыточной и дифицитной
её частям.
Устройство подключается к трансформаторам напряжения и тока линии. Оно контролирует
3 фазных напряжения и 4 тока (3 по одной ветви и ток фазы "А" по смежной) при
номинальных значениях 57,73 В и 1(5) А соответственно. Используемые
блокировки предотвращают ложные срабатывания:
- при неисправности устройства;
- при неисправностях в цепях напряжения и тока;
- при недопустимой несимметрии системы токов и напряжения;
- при коротких замыканиях
- по сигналам дистанционного управления.
Устройство снабжено дискретными входами на уровне 220 В для блокирования от
внешних устройств и дистанционного изменения уставок, Исполнительные воздействия
реализованы посредством блока выходных реле.
Программное обеспечение устройства реализует также следующие "сервисные" функции:
- отображение значений измеряемых сигналов;
- отображение контролируемого угла, всех последовательностей тока и
напряжения, мощности;
- изменение и просмотр уставок;
- тестирование и диагностику неисправностей;
- связь с верхним уровнем по интерфейсу RS-232 и RS-485;
- регистрацию фазных векторов в течении 16 сек при семи срабатываниях
АЛАР-М с сохранением в энергонезависимой памяти.
Комплект поставки включает техническое описание и инструкцию по эксплуатации,
программный комплекс дистанционного управления (ПКДУ) и инструкцию по его
эксплуатации. ПКДУ позволяет передавать в устройство и получать из него блоки
уставок, управлять регистратором устройства, изменять номер устройства
в локальной сети и пороль доступа к редактированию уставок, заменять
версию программного обеспечения устройства. Отдельно поставляется
программная оболочка "Система визуализации и анализа АЛАР"
Питание АЛАР-М осуществляется от источника переменного,
выпрямленного или постоянного тока напряжением от 85 до 242 В любой полярности.
Габаритные размеры 269ммх210ммх132мм, масса не более 5 кг.
| |
